powercompiler使用

参考链接：基于design compiler中power compiler的低功耗设计方法

power_compiler 介绍

info

Power Compiler 不是一个独立的安装包，而是集成在 Synopsys Design Compiler (DC) 工具套件中的一个功能模块/许可证选项

安装了 Synopsys 的核心综合工具 Design Compiler 后，只要拥有相应的许可证，就能启用 Power Compiler 的全部功能

saif用于功耗分析

Generating SAIF Files

VCS MX Toggle Commands

info

要从 RTL 或门级 Verilog/SystemVerilog 生成 SAIF 文件，需要使用翻转命令向 VCS MX 指定系统任务。通过使用这些翻转命令，可以指定进行翻转计数的子模块，并定义仿真期间进行翻转计数的特定时间段。您还可以控制翻转计数的启动和停止。

• Define the toggle region

$set_toggle_region 命令用于指定仿真器在生成的 SAIF 文件中记录哪个模块实例的翻转活动

$set_toggle_region(instance [, instance]);
// 例如监控u_ahb2apb_bridge这个实例化模块
$set_toggle_region(u_ahb2apb_bridge);

当显式指定一个或多个模块实例作为翻转区域时，仿真器会注册这些对象并在仿真过程中对其进行监控

attention

对于门级仿真，如果逻辑库单元引脚具有上升和下降功耗值，则会分别监控并报告其上升和下降的翻转活动

• Begin toggle monitoring

使用 $toggle_start() 命令指示仿真器开始监控翻转活动

$toggle_start();

在仿真过程中，工具会开始监控翻转区域中定义的模块实例的翻转活动

• End toggle monitoring

使用 $toggle_stop() 命令指示仿真器停止监控翻转活动

$toggle_stop()

• Report toggle information in an output file

使用 $toggle_report 命令将监控到的门级和 net 翻转活动写入输出文件。可以用不同参数多次调用 $toggle_report

// filename: 这是翻转活动输出文件的名称
// synthesis_time_unit: 这是一个可选参数，表示综合库的时间单位，单位为秒；如果不指定该参数，默认为1 ns（1.0e-9）
// instance_name_string：必需参数，表示从仿真环境顶层到待报告模块实例的完整实例路径名
$toggle_report(filename, [synthesis_time_unit], instance_name_string);
// 例子
$toggle_report ("file.saif", 1.0e-9, "test.DUT");

uvm 中的配置

• 首先在 tb 中配置

initial begin
    $set_toggle_region(u_ahb2apb_bridge);
    $toggle_start();
    repeat(20) @(posedge HCLK);
    HRESETn = 1'b1;
end

• 在 run_phase 中最终配置

task run_phase(uvm_phase phase);
    super.run_phase(phase);
    phase.raise_objection(this);
    ahb_seq = new("ahb_seq");
    ahb_seq.start(env.virt_sqr);
    $display("simulation end !!!!");
    $toggle_stop();
    $toggle_report("power.saif", 1.0e-9, "ahb2apb_tb_vip.u_ahb2apb_bridge");
    phase.drop_objection(this);
endtask

dc 中的配置

• 在tcl脚本中，read_verilog之后，compile之前，插入一句话用于把刚刚跑逻辑仿真时vcs生成的saif文件吃进来，更详细的脚本参考dc综合流程

read_saif -input ../simulation/power.saif -instance ahb2apb_tb_vip/u_ahb2apb_bridge
compile_ultra

attention

对于精确的动态功耗分析，SAIF 文件是必需的

read_saif 命令用于读取 SAIF 文件，并对当前设计中线网、端口和引脚的翻转活动属性（toggle_rate 翻转率）和静态概率（static_probability）进行标注。report_power 命令会利用这些信息来计算动态功耗值。如果 SAIF 文件中的某个对象在当前设计中未找到，工具会忽略该对象并发出警告信息。只要文件中至少有一个对象被成功标注，read_saif 命令就返回 1；否则返回 0

• 通过report_saif查看标注情况

dc_shell> report_saif

****************************************
Report : saif
Design : ahb2apb_bridge
Version: U-2022.12-SP7-3
Date   : Sat Apr 18 23:20:57 2026
****************************************

--------------------------------------------------------------------------------
              User              Default           Propagated
Object type   Annotated (%)     Activity (%)      Activity (%)       Total
--------------------------------------------------------------------------------

 Nets         186(65.72%)       0(0.00%)          95(33.57%)         283
 Ports        190(99.48%)       0(0.00%)          1(0.52%)           191
 Pins         364(51.49%)       0(0.00%)          337(47.67%)        707
--------------------------------------------------------------------------------
1

info

这份报告说明 SAIF 文件标注很成功：没有使用任何不可靠的默认值，所有活动信息要么来自文件直接标注，要么通过逻辑关系合理传播得到。动态功耗计算结果是可信的。

• 在compile之后加入report_power和report_area指令

report_power
report_area

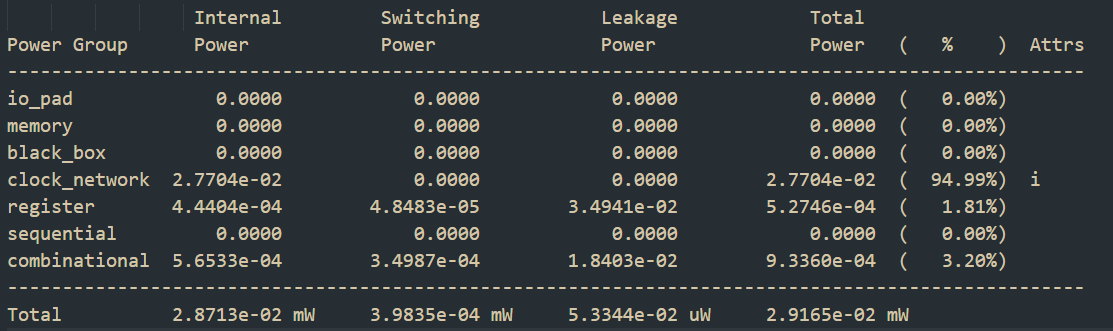

通过上述功耗，得到报告为：

面积报告：

Area
  -----------------------------------
  Combinational Area:      228.759999
  Noncombinational Area:   396.479988
  Buf/Inv Area:             47.880000
  Total Buffer Area:            35.84
  Total Inverter Area:          12.04
  Macro/Black Box Area:      0.000000
  Net Area:                  0.000000
  -----------------------------------
  Cell Area:               625.239986
  Design Area:             625.239986

低功耗设置对比

添加时钟门控

note

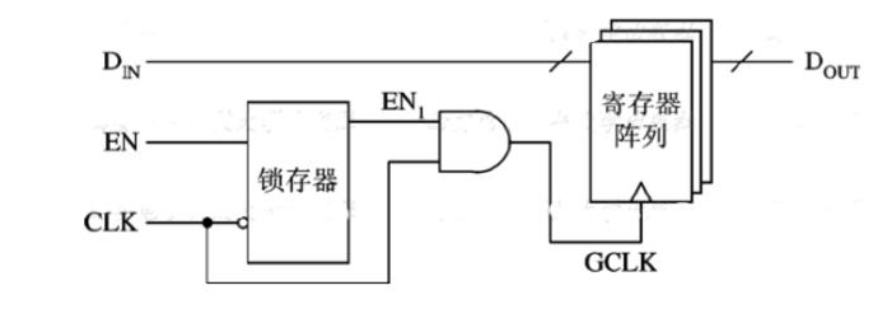

添加的时钟门控如下所示，时钟门控是带有锁存器的

---

在DC中进行的操作如下

• 为了添加时钟门控，可以直接在dc中添加指令

attention

注意这个设置必须在analyze之前

set_clock_gating_style -sequential_cell latch
analyze -format verilog -library work $rtl_vf
elaborate $top_design -architecture verilog -update

• 在compile阶段添加-gate_clock

compile_ultra -gate_clock

查看功耗报告

info

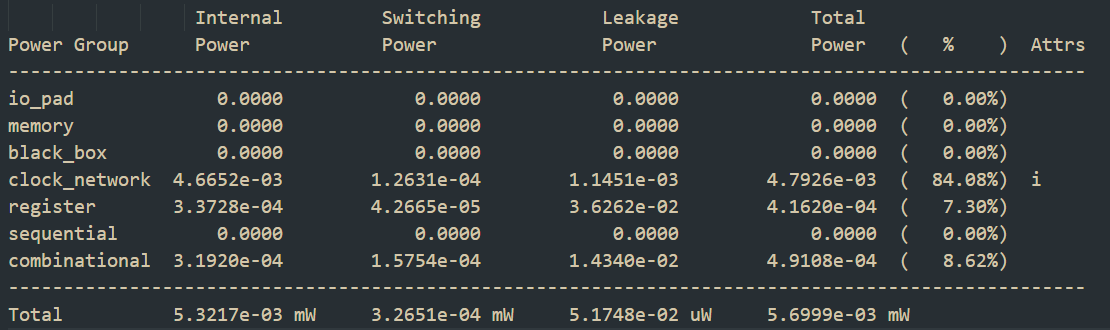

通过添加时钟门控，此时的功耗为5.699e-3 mW，未加时钟门控的功耗为2.916e-2 mW，功耗为原来的0.195

查看面积报告

Area
  -----------------------------------
  Combinational Area:      145.879999
  Noncombinational Area:   405.439988
  Buf/Inv Area:             46.200000
  Total Buffer Area:            35.84
  Total Inverter Area:          10.36
  Macro/Black Box Area:      0.000000
  Net Area:                  0.000000
  -----------------------------------
  Cell Area:               551.319987
  Design Area:             551.319987

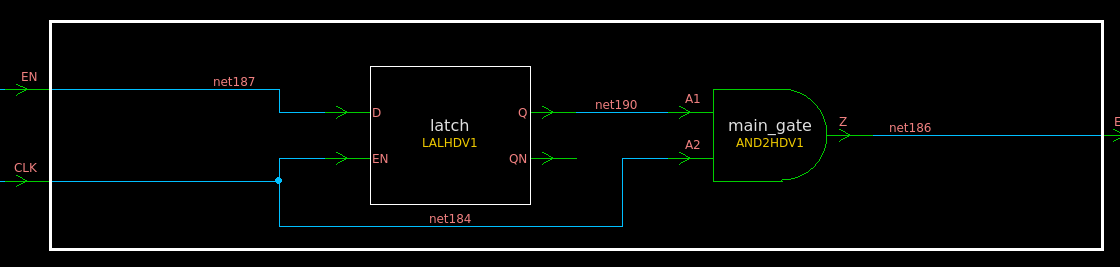

通过gui界面，查看到门控时钟的结构如下所示，确实是锁存器加上一个逻辑门

使用集成门控ICG

• 首先查看工艺库中的ICG信息

set icg_cells [get_lib_cells */* -filter "clock_gating_integrated_cell =~ *"]
foreach_in_collection icg_cell $icg_cells {
    set type [get_attribute $icg_cell clock_gating_integrated_cell]
    puts "[get_object_name $icg_cell] $type"
}

attention

如果没有输出，那么说明工艺库中缺少ICG的内容，无法使用ICG

• 设置clock_gating_style，可以使用下面这个指令

set_clock_gating_style -sequential_cell latch \
   -positive_edge_logic {integrated} -negative_edge_logic {integrated} \
   -control_point before

info

• 每个集成时钟门控单元的名称后缀要么是 _precontrol，要么是 _postcontrol。
• 后缀是通过命令的 -control_point 选项来指定的。
• 要使用库中可用的集成时钟门控单元，你需要为 -control_point 选项指定一个值。
• 当你分别指定 before 和 after 时，工具会分别使用 _precontrol 和 _postcontrol 后缀

查看ICG的结构，如下所示：

对应这个cell的attribute如下，从attribute可知，这个单元确实是ICG

****************************************
Report : cell
Design : ahb2apb_bridge
Version: U-2022.12-SP7-3
Date   : Wed Apr 22 02:35:40 2026
****************************************

Attributes:
    b - black box (unknown)
   cg - clock gating logic
    h - hierarchical
    n - noncombinational
    r - removable
    u - contains unmapped logic

Cell                      Reference       Library             Area  Attributes
--------------------------------------------------------------------------------
clk_gate_rwdata_reg_reg   SNPS_CLOCK_GATE_HIGH_ahb2apb_bridge_1
                                                          5.040000  b, cg, h
--------------------------------------------------------------------------------
Total 1 cells                                             5.040000

操作数隔离

操作数隔离的本质是如果在某一段时间内，数据通路的输出是无用的，将输入置成固定值，数据通路部分没有翻转，功耗就会降低，下面举一个例子。

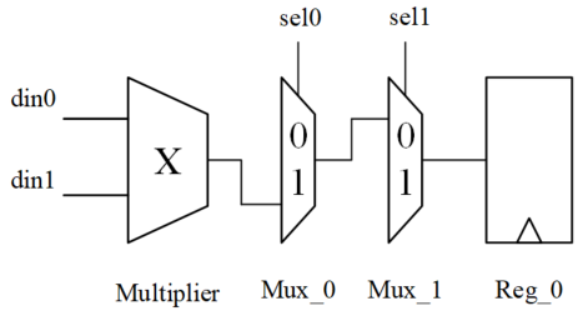

一个乘法器电路图如下所示

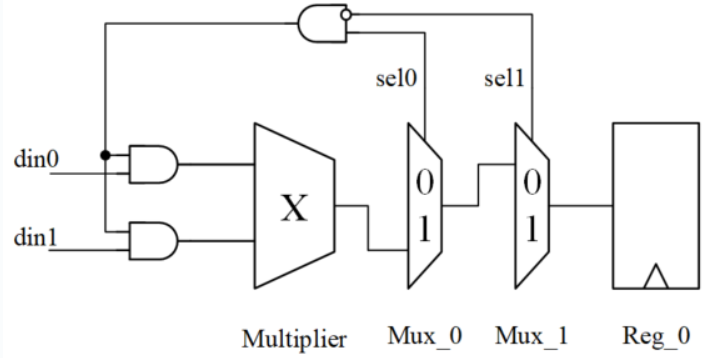

当 sel0 = 0 或 sel1 = 1 时，乘法器 Multiplier 的输出结果并不能通过两个 Mux 到达寄存器的输入端。即寄存器并不能保存当前乘法器的结果，此次乘法运算是没有必要的。在此种条件下，采用操作数隔离，使乘法器不工作保持静态，也可以节省功耗。

---

DC可以自动进行操作数隔离，具体操作如下

• 设置启动操作数隔离操作，默认情况下是false

attention

set do_operand_isolation true 也设置在analyze之前

set do_operand_isolation true
analyze -format verilog -library work $rtl_vf
elaborate $top_design -architecture verilog -update

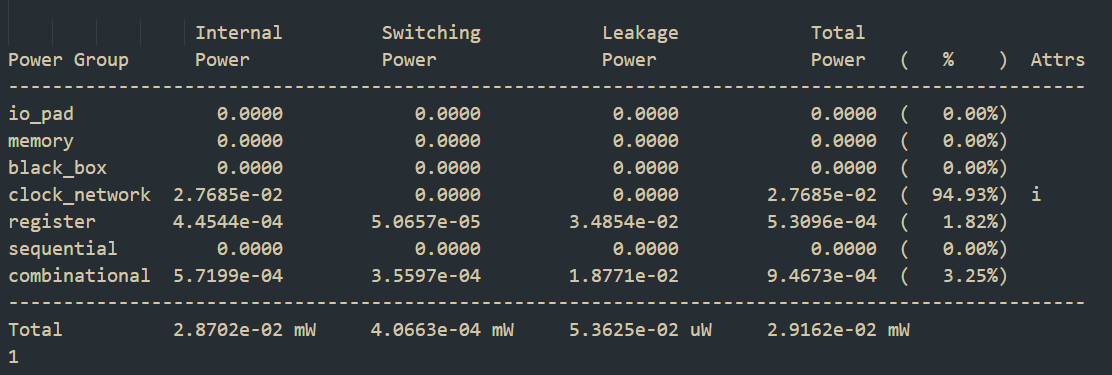

查看功耗报告：

查看面积报告:

Area
-----------------------------------
Combinational Area:      228.759999
Noncombinational Area:   396.479988
Buf/Inv Area:             47.880000
Total Buffer Area:            35.84
Total Inverter Area:          12.04
Macro/Black Box Area:      0.000000
Net Area:                  0.000000
-----------------------------------
Cell Area:               625.239986
Design Area:             625.239986

info

设置操作数隔离的效果并不明显，主要是和rtl相关，ahb2apb中包含可以进行操作数隔离的操作较少，体现不出该低功耗方法的效果
