系统级缓存

attention

AXI协议缓存相关机制是针对处理器系统级缓存的一种实现

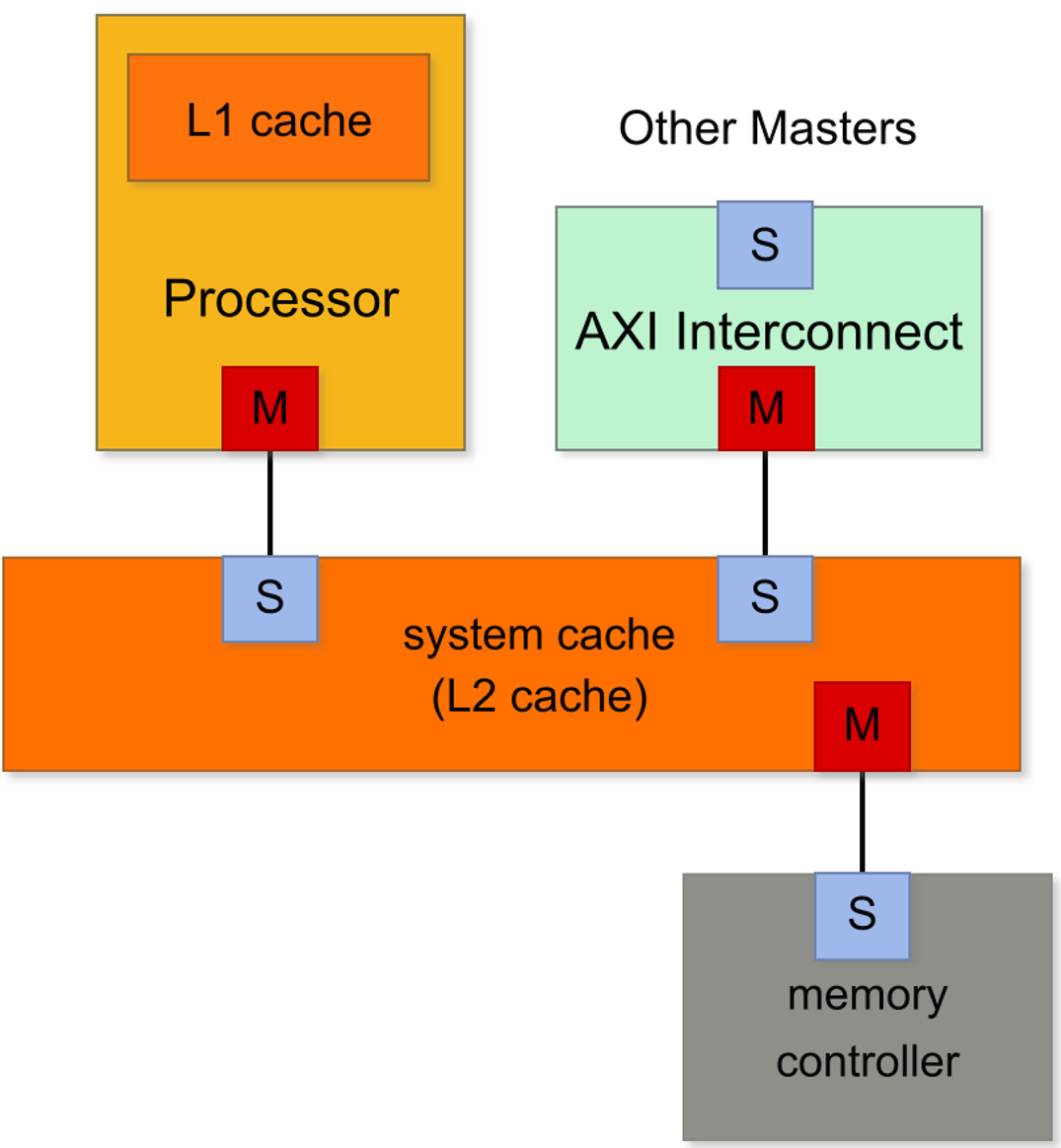

所谓系统级缓存（system level cache）区别于处理器内部的缓存，系统级缓存提高整个系统访问外部存储的速度。当系统级缓存连接在处理器核与外部存储之间时，可以被看做处理器核外部的 L2 缓存，如下图所示

处理器核、系统缓存以及外部存储控制器通过 AXI 总线接口互联。L1 缓存位于处理器核内部。当处理器访问外部存储中的数据，在 L1 缓存中缺失时，向外部缓存发起传输事务。传输事务在通过系统缓存时，如果该事务命中缓存表项，即可直接得到结果，避免访问外部存储带来的缺失代价。

AXI3

AXI3中AxCACHE的信号如下所示

当 AxCACHE[0] 置高时，表示该传输事务在传输至目的地的途中，可以被 interconnect 或者任意的 AXI 组件缓存，延迟若干个周期。一般应用于写传输事务。

CPU 在特定的写入策略下，本来在写传输事务中需要写入至主存储（main memory）的数据，可以先缓存于 cache 中，等待被替换时再真正写入主存储。

因此 CPU 在写入 cache 后就认为写操作完成。写事务原先的目的地是主存储，比如外部 DDR，理论上应该由 DDR 控制器在 “真的” 写入数据到 DDR 后，向 CPU 发出写回复信号，表示写传输事务完成。但是现在数据写入 cache后，即向 CPU 发出了写回复信号结束了本次写回复。

当 AxCACHE[0] 置低时，这种特性即不被允许，那什么情况下不允许缓存？

当 CPU 使用 DMA 将数据传输至 IO 设备时，数据首先被写入 DMA 在内存中开辟的缓冲区。此时 CPU 需要掌握什么时候数据“真的”被完全写入缓冲区，因为需要确保数据存入后，再启动 DMA 传输

当 AxCACHE[1] 置高时，表示传输过程中，该写传输事务的传输特性可以改变。

协议列举了一些传输事务改变的情形：

上述几种情况中，几项信号可以发生改变（Modify）：
