verilog设计

同步FIFO设计

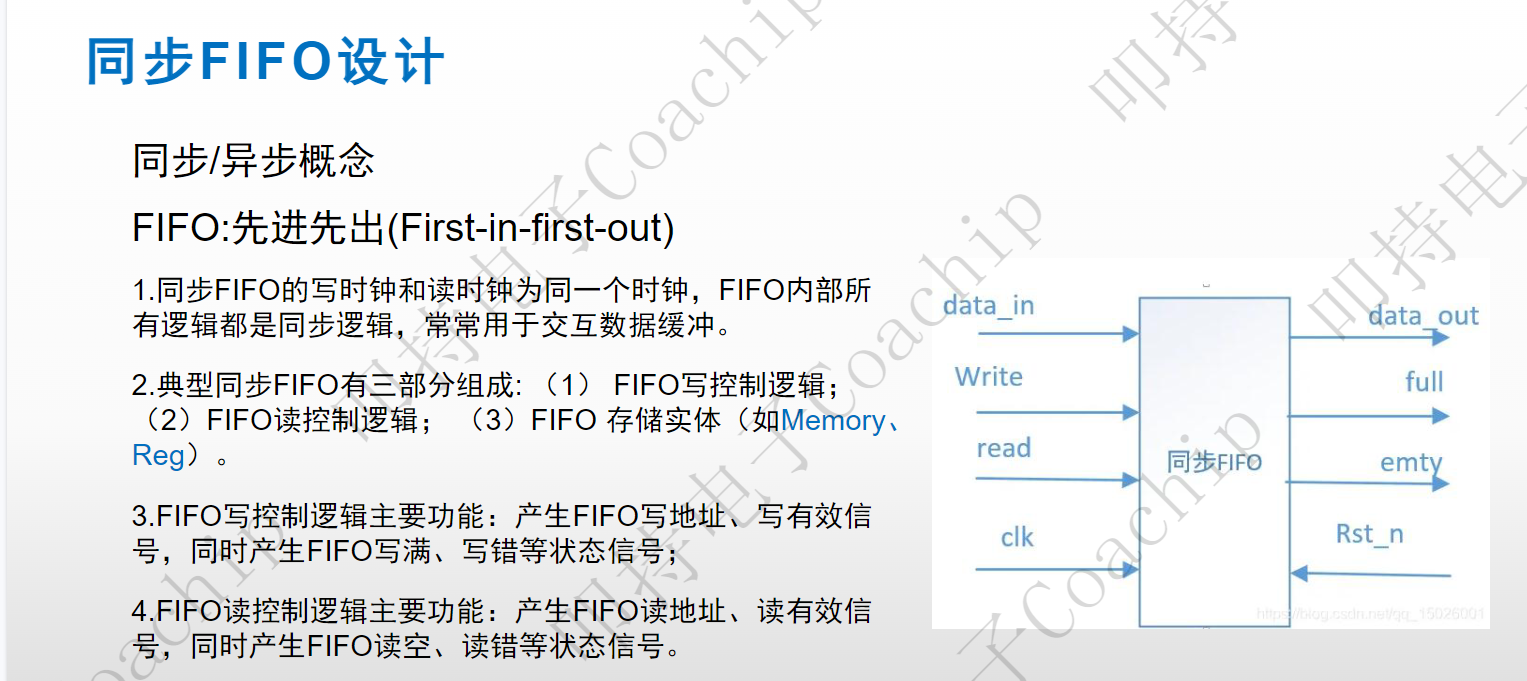

image-20251011153414040

[!note]

同步FIFO可以解决位宽，速率的匹配

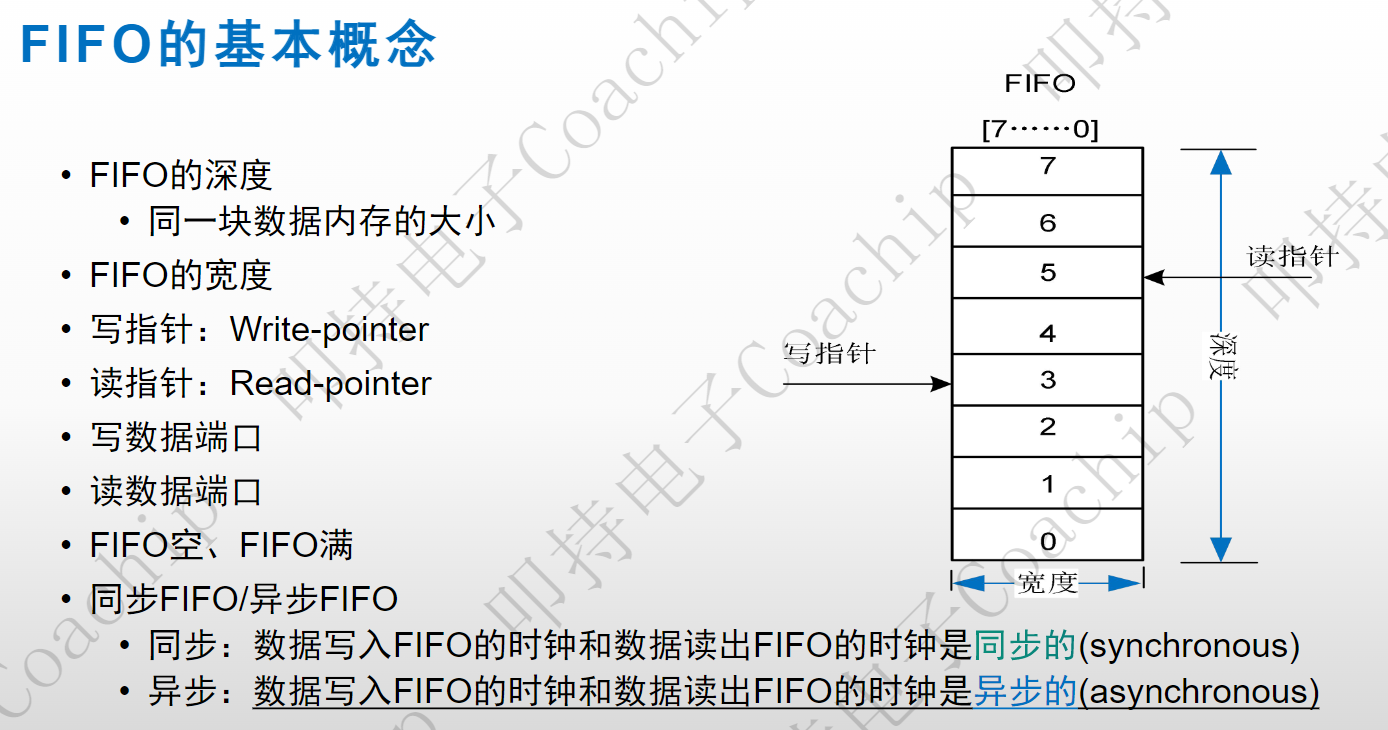

image-20251011161050214

[!note]

重点在于读写指针的控制

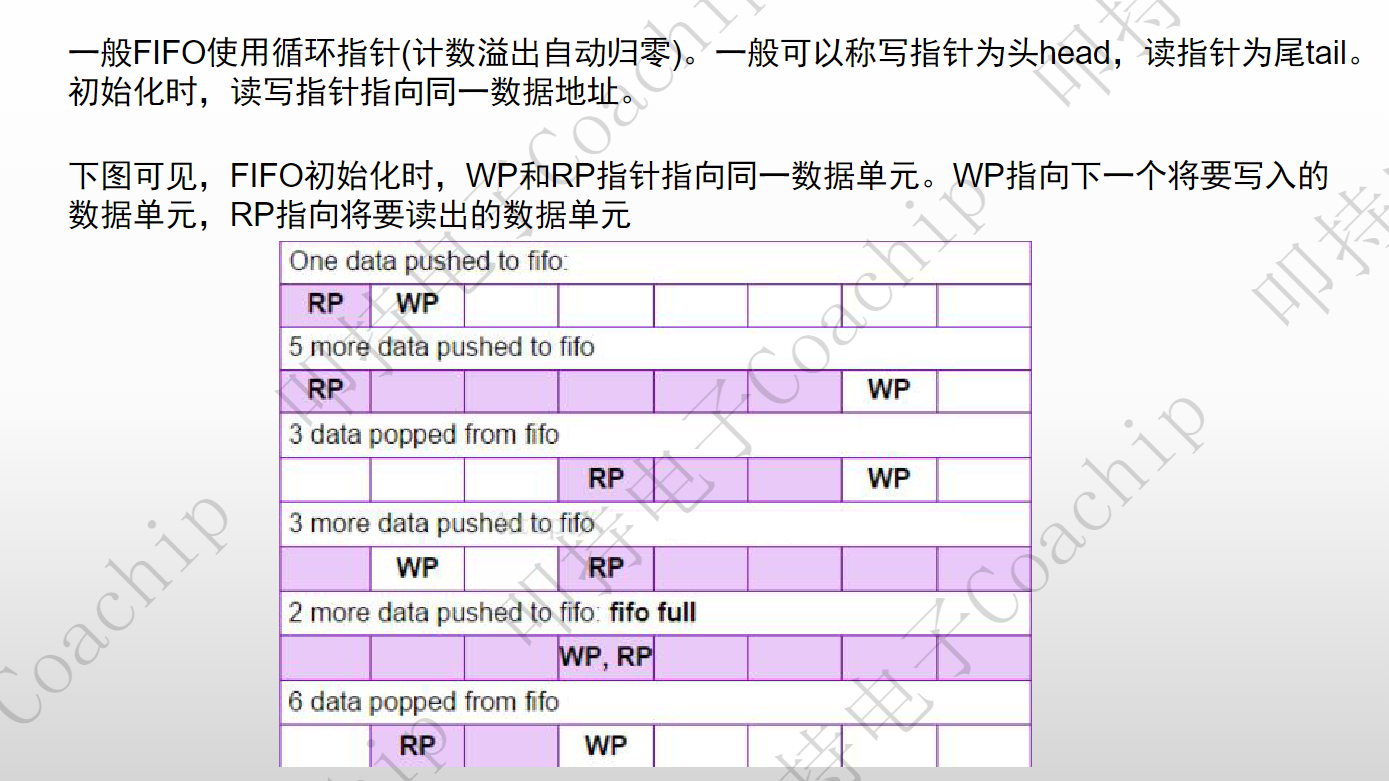

image-20251011163759156

[!important]

怎么具体判断FIFO是空还是满：

  • 方法1

设计fifo_cnt，当为深度的时候，为满

wr_en的时候+1，rd_en的时候-1，wr_en和rd_en同时为高的时候counter不变

当fifo_cnt等于DEPTH的时候为满，否则为空

  • 方法2

指针多扩展1bit，当标志位不一样的时候就是满标志，否则是空标志

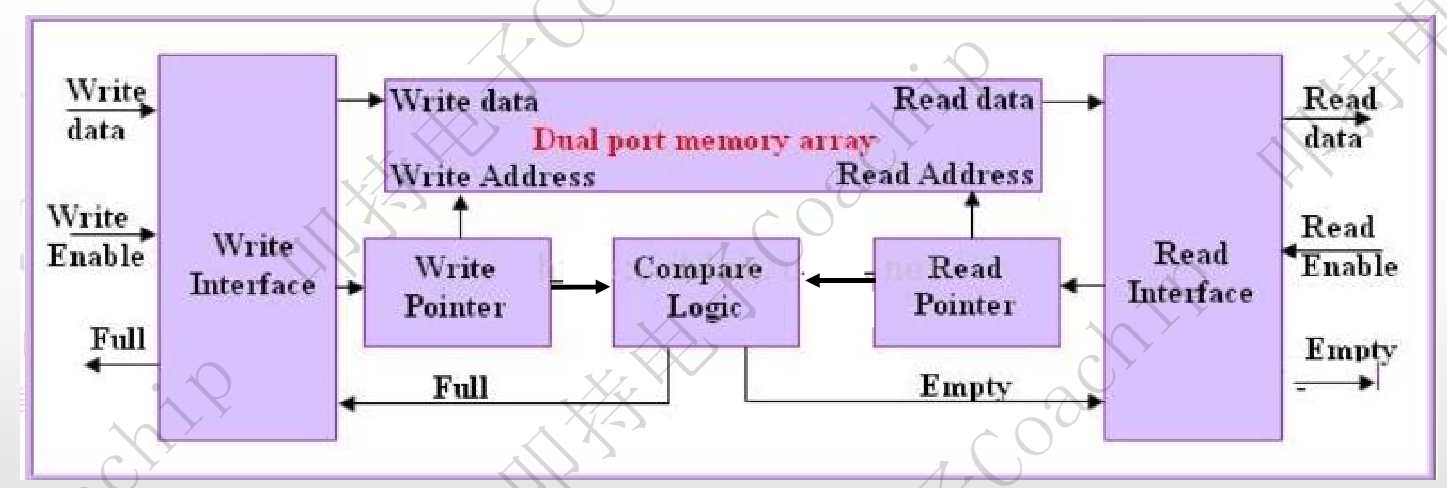

image-20251011175845148

补充

当FIFO的读写位宽不匹配的时候

  • 16to8，即写是16bit，读是8bit的时候

[!important]

  • mem声明的时候应该声明成8bit的位宽

  • 单次写入的时候，wr_ptr一次不是加1，而是加2，单次读出的时候，cnt-1

  • 同时读写的时候，cnt+1

实现代码示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
`timescale 1ns/1ns

/**********************************RAM************************************/
module dual_port_RAM #(parameter DEPTH = 16,
					   parameter WIDTH = 8)(
	 input wclk
	,input wenc
	,input [$clog2(DEPTH)-1:0] waddr
	,input [WIDTH-1:0] wdata
	,input rclk
	,input renc
	,input [$clog2(DEPTH)-1:0] raddr
	,output reg [WIDTH-1:0] rdata
);

reg [WIDTH-1:0] RAM_MEM [0:DEPTH-1];

always @(posedge wclk) begin
	if(wenc)
		RAM_MEM[waddr] <= wdata;
end

always @(posedge rclk) begin
	if(renc)
		rdata <= RAM_MEM[raddr];
end

endmodule

/**********************************SFIFO************************************/
module sfifo#(
	parameter	WIDTH = 8,
	parameter 	DEPTH = 16
)(
	input 					clk		,
	input 					rst_n	,
	input 					winc	,
	input 			 		rinc	,
	input 		[WIDTH-1:0]	wdata	,

	output reg				wfull	,
	output reg				rempty	,
	output wire [WIDTH-1:0]	rdata
);

localparam AWIDTH = $clog2(DEPTH);


reg		[AWIDTH:0]			fifo_wr_addr;
reg		[AWIDTH:0]			fifo_rd_addr;

wire						fifo_wren	;

assign fifo_wren = winc & !wfull;
assign fifo_rden = rinc & !rempty;

always @(posedge clk or negedge rst_n)begin
	if(!rst_n)
		rempty <= 1'b0;
	else if((fifo_wr_addr[AWIDTH] == fifo_rd_addr[AWIDTH]) && (fifo_rd_addr[AWIDTH-1:0] == fifo_wr_addr[AWIDTH-1: 0]))
		rempty <= 1'b1;
	else
		rempty <= 1'b0;
end

always @(posedge clk or negedge rst_n)begin
	if(!rst_n)
		wfull <= 1'b0;
	else if((fifo_wr_addr[AWIDTH] != fifo_rd_addr[AWIDTH]) && (fifo_rd_addr[AWIDTH-1:0] == fifo_wr_addr[AWIDTH-1: 0]))
		wfull <= 1'b1;
	else
		wfull <= 1'b0;
end

always @(posedge clk or negedge rst_n)begin
	if(!rst_n)
		fifo_wr_addr <= {AWIDTH+1{1'B0}};
	else if(winc && !wfull)
		fifo_wr_addr <= fifo_wr_addr + 1'b1;
	else
		fifo_wr_addr <= fifo_wr_addr;
end

always @(posedge clk or negedge rst_n)begin
	if(!rst_n)
		fifo_rd_addr <= {AWIDTH+1{1'B0}};
	else if(rinc && !rempty)
		fifo_rd_addr <= fifo_rd_addr + 1'b1;
	else
		fifo_rd_addr <= fifo_rd_addr;
end

dual_port_RAM #(
	.DEPTH		( DEPTH		),
	.WIDTH		( WIDTH		)
)fifo_ram(
	.wclk		( clk 		),
	.wenc		( fifo_wren ),
	.waddr  	( fifo_wr_addr[AWIDTH-1: 0] 	),
	.wdata  	( wdata  	),
	.rclk		( clk 	),
	.renc		( fifo_rden 	),
	.raddr  	( fifo_rd_addr[AWIDTH-1: 0]  	),
 	.rdata 		( rdata  	)

);

endmodule
